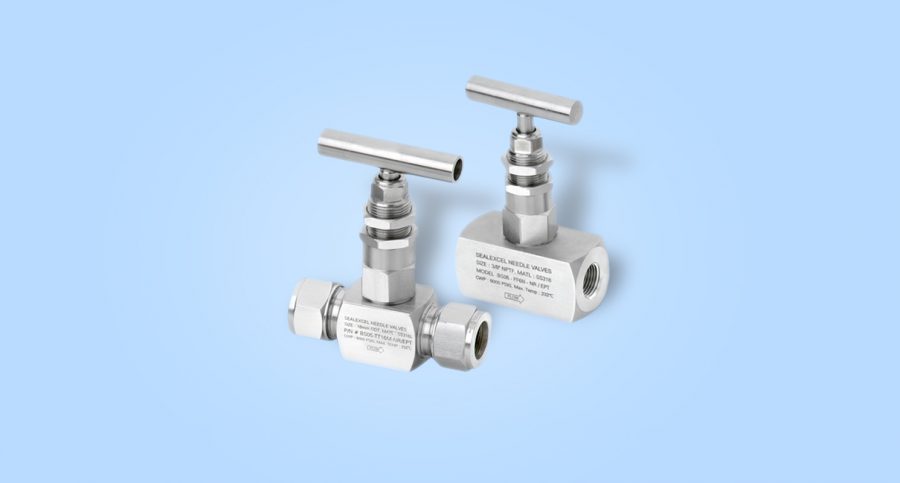

شیر سوزنی یا نیدل ولو چیست؟

شیر سوزنی یا نیدل ولو (Needle Valve) نوعی شیر صنعتی است که برای کنترل و تنظیم بسیار دقیق جریان سیالات (مایعات یا گازها) به کار می رود. ساختار آن شبیه به شیر کروی است، اما تفاوت اصلی در عضو مسدود کننده آن است که به شکل یک سوزن مخروطی بلند و باریک طراحی شده. این طراحی به شیر اجازه می دهد تا با چرخاندن فلکه، مسیر جریان را به تدریج و با دقت فوق العاده بالا باز یا بسته کند و برای کاربردهایی که نیاز به تنظیم دقیق دبی دارند، ایده آل است.

اما این شیر دقیقاً چطور کار می کند و چه تفاوتی با شیرهای دیگر دارد؟ من در ادامه، تمام جزئیات مربوط به ساختار، طرز کار، انواع و مهم ترین کاربردهای شیر سوزنی را برای شما به طور کامل تشریح می کنم. 👇

شیر سوزنی چیست؟ یک تعریف ساده و کاربردی

اجازه بدید خیلی ساده شروع کنیم. شیرهای صنعتی دو کار اصلی انجام می دهند: قطع و وصل کامل جریان (مثل شیر توپی) یا تنظیم جریان (Throttling). شیر سوزنی در دسته دوم قرار می گیرد، اما با یک تخصص ویژه: تنظیم فوق العاده دقیق جریان.

فکر کنید می خواهید جریان آب را با یک شیر معمولی کم کنید. با کمی چرخاندن شیر، جریان به سرعت کم می شود و کنترل دقیقی روی آن ندارید. حالا تصور کنید در یک آزمایشگاه نیاز دارید که جریان یک گاز را با دقت یک میلی لیتر بر دقیقه تنظیم کنید. اینجا جایی است که شیر سوزنی وارد عمل می شود. طراحی منحصر به فرد آن به شما اجازه می دهد با چرخاندن زیاد فلکه، تغییرات خیلی کمی در جریان ایجاد کنید.

شیر سوزنی چگونه کار می کند؟ (راز تنظیم دقیق جریان)

راز عملکرد دقیق شیر سوزنی در دو بخش اصلی نهفته است: شکل عضو مسدود کننده و مکانیزم حرکت آن. بیایید ببینیم داخل این شیر چه اتفاقی می افتد.

1. عضو مسدود کننده مخروطی (سوزن): برخلاف شیرهای دیگر که یک دیسک صاف یا یک توپ دارند، عضو مسدود کننده این شیر یک میله مخروطی و نوک تیز شبیه به یک سوزن است.
2. نشیمنگاه (Seat): در مسیر جریان، یک سوراخ کوچک به نام نشیمنگاه یا سیت وجود دارد که این سوزن دقیقاً داخل آن قرار می گیرد.
3. مکانیزم حرکتی: وقتی شما فلکه (هندویل) شیر را می چرخانید، ساقه (استم) که به این سوزن متصل است، از طریق رزوه های بسیار ریز شروع به حرکت خطی (بالا و پایین رفتن) می کند.
4. تنظیم جریان: با هر چرخش کوچک فلکه، سوزن فقط به اندازه خیلی کمی از نشیمنگاه خود فاصله می گیرد یا به آن نزدیک می شود. این حرکت تدریجی، فضای حلقوی بسیار کوچکی بین سوزن و دیواره نشیمنگاه ایجاد می کند که سیال از آن عبور می کند. هرچه سوزن بالاتر برود، این فضا بزرگتر شده و جریان بیشتر می شود.

به دلیل همین رزوه های ریز و حرکت آهسته سوزن مخروطی، شما می توانید دبی جریان را با دقت فوق العاده بالایی کنترل کنید.

کالبدشکافی شیر سوزنی: با اجزای آن آشنا شوید

یک شیر سوزنی از بیرون شاید ساده به نظر برسد، اما داخل آن قطعات دقیقی وجود دارد که هماهنگ با هم کار می کنند. بیایید با هم اجزای اصلی آن را بررسی کنیم.

• بدنه (Body): اسکلت اصلی شیر که قطعات داخلی را در خود جای داده و به لوله متصل می شود.
• ساقه (Stem): میله رزوه داری که حرکت چرخشی فلکه را به حرکت خطی سوزن تبدیل می کند.
• سوزن یا پلاگ (Needle/Plunger): مهم ترین قطعه که همان عضو مسدود کننده مخروطی شکل است و جریان را کنترل می کند.
• نشیمنگاه (Seat): سوراخ دقیقی که سوزن برای آب بندی کامل درون آن می نشیند.
• فلکه یا هندویل (Handwheel): دسته ای که شما برای باز و بسته کردن شیر آن را می چرخانید.
• درپوش و سیستم آب بندی (Bonnet & Packing): مجموعه ای که از نشت سیال به بیرون از اطراف ساقه جلوگیری می کند.

تفاوت اصلی شیر سوزنی با شیر کروی (Globe Valve) در چیست؟

شیر سوزنی از نظر ساختار کلی، زیرمجموعه ای از شیرهای کروی (Globe Valve) محسوب می شود. هر دو دارای حرکت خطی استم و تغییر مسیر ۹۰ درجه ای جریان هستند. اما یک تفاوت اساسی و مهم دارند که کاربرد آنها را کاملاً از هم متمایز می کند.

راه حل چیست؟ تفاوت اصلی در شکل عضو مسدود کننده است.

• در شیر کروی، عضو مسدود کننده یک دیسک صاف یا کمی محدب است. این طراحی برای تنظیم کلی جریان (Throttling) خوب است، اما برای کنترل خیلی دقیق مناسب نیست.
• در شیر سوزنی، عضو مسدود کننده یک سوزن مخروطی بلند است. این طراحی به شیر اجازه می دهد تا کنترل بسیار دقیق تر و ظریف تری روی جریان های کم داشته باشد.

به طور خلاصه، هر جا نیاز به کنترل دقیق و خطی جریان، به خصوص در دبی های پایین، دارید باید از شیر سوزنی استفاده کنید. برای کاربردهای تنظیم جریان عمومی تر، شیر کروی گزینه مناسب تری است.

ویژگی	شیر سوزنی (Needle Valve)	شیر کروی (Globe Valve)
شکل مسدود کننده	سوزن مخروطی بلند و باریک	دیسک صاف یا مخروطی کوتاه
دقت کنترل	بسیار بالا و دقیق (Fine Control)	خوب (General Throttling)
کاربرد اصلی	ابزار دقیق، نمونه گیری، کنترل دبی کم	تنظیم جریان عمومی در خطوط لوله
افت فشار	بسیار بالا	بالا

مهم ترین کاربردهای شیر سوزنی در کجاست؟

به خاطر قابلیت کنترل دقیق، شیرهای سوزنی در جاهایی استفاده می شوند که دقت حرف اول را می زند. این شیرها معمولاً در سایزهای کوچک ساخته می شوند.

۱. سیستم های ابزار دقیق (Instrumentation)

این مهم ترین کاربرد شیرهای سوزنی است. در هر پنل ابزار دقیقی که فشارسنج (گیج فشار) نصب می شود، معمولاً یک شیر سوزنی قبل از آن قرار می دهند. این شیر دو کار انجام می دهد: اول اینکه به عنوان یک شیر ایزوله عمل می کند تا در صورت نیاز به تعویض فشارسنج، بتوان جریان را قطع کرد. دوم اینکه، می تواند از فشارسنج در برابر پالس های ناگهانی فشار محافظت کند و جریان ورودی به آن را به آرامی باز کند.

۲. کنترل جریان های کم و نمونه گیری

در آزمایشگاه ها، سیستم های آنالیز و خطوط نمونه گیری، جایی که نیاز به عبور یک جریان بسیار کم و ثابت از یک سیال برای آنالیز وجود دارد، فقط و فقط از شیر سوزنی استفاده می شود. هیچ شیر دیگری این دقت را در دبی های پایین ندارد.

۳. سیستم های هیدرولیک و پنوماتیک

در مدارهای هیدرولیک و پنوماتیک، از شیرهای سوزنی برای تنظیم سرعت حرکت سیلندرها و عملگرها استفاده می شود. با کنترل دقیق جریان روغن یا هوای فشرده، می توان سرعت حرکت پیستون را به نرمی و با دقت بالا کنترل کرد.

۴. کاربراتورها و سیستم های سوخت رسانی

در کاربراتورهای قدیمی، از یک شیر سوزنی برای تنظیم دقیق میزان سوختی که با هوا مخلوط می شود، استفاده می شد. این یک مثال کلاسیک از کاربرد شیر سوزنی برای کنترل دقیق جریان است.

انواع شیر سوزنی بر اساس ساختار و جنس

شیرهای سوزنی را می توان بر اساس معیارهای مختلفی دسته بندی کرد. در ادامه به مهم ترین آنها اشاره می کنم.

انواع بر اساس شکل بدنه

• شیر سوزنی مستقیم (Straight Pattern): ورودی و خروجی شیر در یک راستا قرار دارند.
• شیر سوزنی زاویه ای (Angle Pattern): ورودی و خروجی شیر بر هم عمود هستند و یک زاویه ۹۰ درجه تشکیل می دهند. این طراحی به کاهش تعداد اتصالات در برخی مسیرهای لوله کشی کمک می کند.

انواع بر اساس جنس بدنه

انتخاب جنس بدنه به نوع سیال، فشار و دمای کاری بستگی دارد.

• شیر سوزنی برنجی: برای سیالات غیرخورنده مثل آب، هوا و روغن در فشارهای پایین مناسب است. بیشترین کاربرد آنها برای آب شرب و تاسیسات عمومی است.
• شیر سوزنی فولادی و استنلس استیل: برای فشارها و دماهای بالا و همچنین سیالات خورنده (مثل مواد شیمیایی یا آب دریا) از فولاد ضد زنگ (استنلس استیل) استفاده می شود. این نوع، رایج ترین مدل در صنایع نفت، گاز و پتروشیمی است.

شیر سوزنی موتوری (حرکتی)

در برخی کاربردهای اتوماسیون، به جای فلکه دستی، یک عملگر (Actuator) برقی یا پنوماتیک روی شیر نصب می شود تا بتوان آن را از راه دور و به صورت خودکار کنترل کرد. این مدل ها در سیستم های کنترل فرآیند پیشرفته کاربرد دارند.

مزایا و معایب شیر سوزنی در یک نگاه

مثل هر قطعه صنعتی دیگری، شیرهای سوزنی هم نقاط قوت و ضعف خودشان را دارند.

مزایای اصلی شیر سوزنی:

• کنترل جریان فوق العاده دقیق: اصلی ترین و مهم ترین مزیت آنهاست.
• ایده آل برای دبی های پایین: در کنترل جریان های کم، عملکردی بی رقیب دارند.
• قابلیت استفاده برای قطع و وصل: علاوه بر تنظیم، می توان از آنها برای قطع و وصل کامل جریان هم استفاده کرد.
• اندازه کوچک و فشرده: معمولاً در سایزهای کوچکی ساخته می شوند و فضای کمی اشغال می کنند.

معایب اصلی شیر سوزنی:

• افت فشار بالا: به دلیل مسیر پر پیچ و خم و تنگ، افت فشار قابل توجهی در جریان ایجاد می کنند.
• نامناسب برای سیالات دارای ذرات معلق: نشیمنگاه و سوزن دقیق آنها به راحتی توسط ذرات جامد آسیب می بیند یا مسدود می شود.
• زمان باز و بست طولانی: به دلیل رزوه های ریز، برای باز یا بسته کردن کامل شیر باید فلکه را چندین دور چرخاند.

نتیجه گیری: پادشاه کنترل دقیق

در دنیای شیرآلات صنعتی، هر شیری برای کاربرد خاصی طراحی شده است. شیر سوزنی یا نیدل ولو، بدون شک، پادشاه بی رقیب در زمینه کنترل دقیق جریان است. هر زمان که نیاز به تنظیم ظریف و پایدار دبی یک سیال، به خصوص در مقادیر کم، داشته باشید، شیر سوزنی بهترین و گاهی تنها راه حل ممکن است. از پنل های ابزار دقیق گرفته تا سیستم های هیدرولیک و آزمایشگاه ها، این قطعه کوچک اما حیاتی، نقش کلیدی در کنترل دقیق فرآیندها ایفا می کند.
